OB1 MK4

マイクロ流体フローコントローラー

1〜4チャンネルの圧力 & 負圧マイクロ流体フローコントローラー

正圧および負圧制御

液体を押し出しまたは吸引のための精密な圧力制御

フロー制御

流量センサーと組み合わせて正確なフロー制御が可能

圧倒的なパフォーマンス

高精度かつ高い応答性で流体制御を実現

マイクロ流体制御の自動化

マイクロ流体実験の自動化および制御が可能

特徴 & 利点

業界内No1のパフォーマンスを発揮:

ピエゾ技術の採用

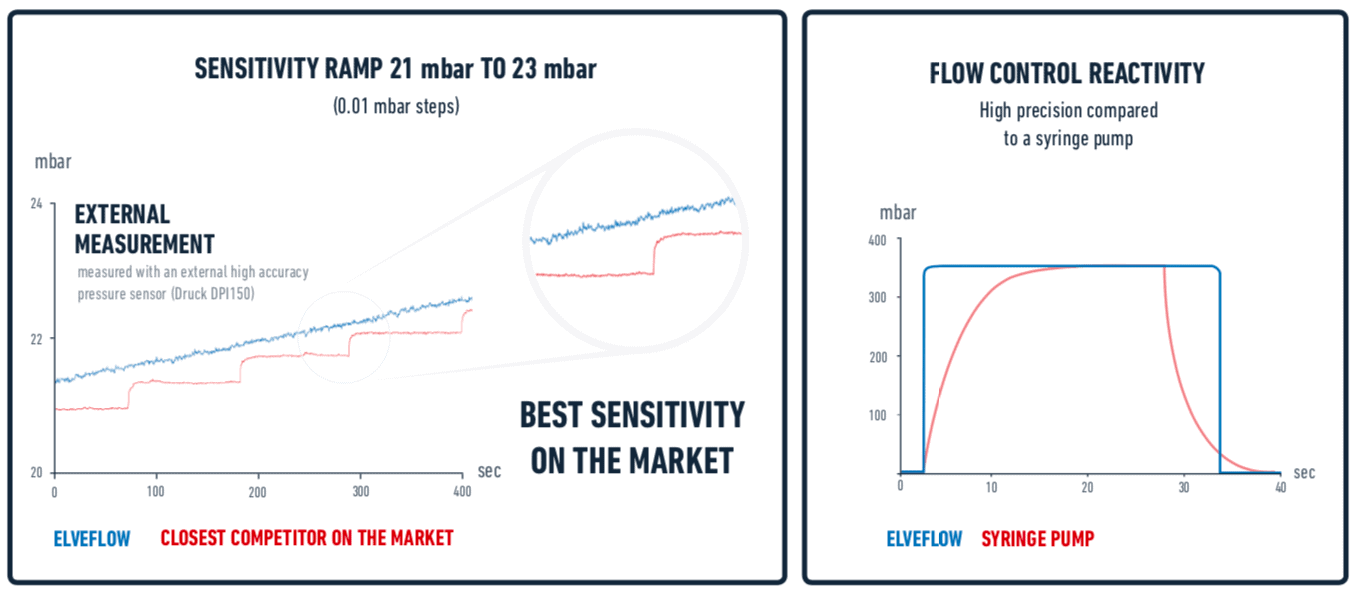

Elveflow OB1 MK4は、ピエゾ技術を採用した世界最高水準のマイクロ流体フロー制御装置の1つです。ピエゾ技術により、他のどのフローコントローラーよりも20倍精度が高く、10倍速い応答性で送液制御を実現します。

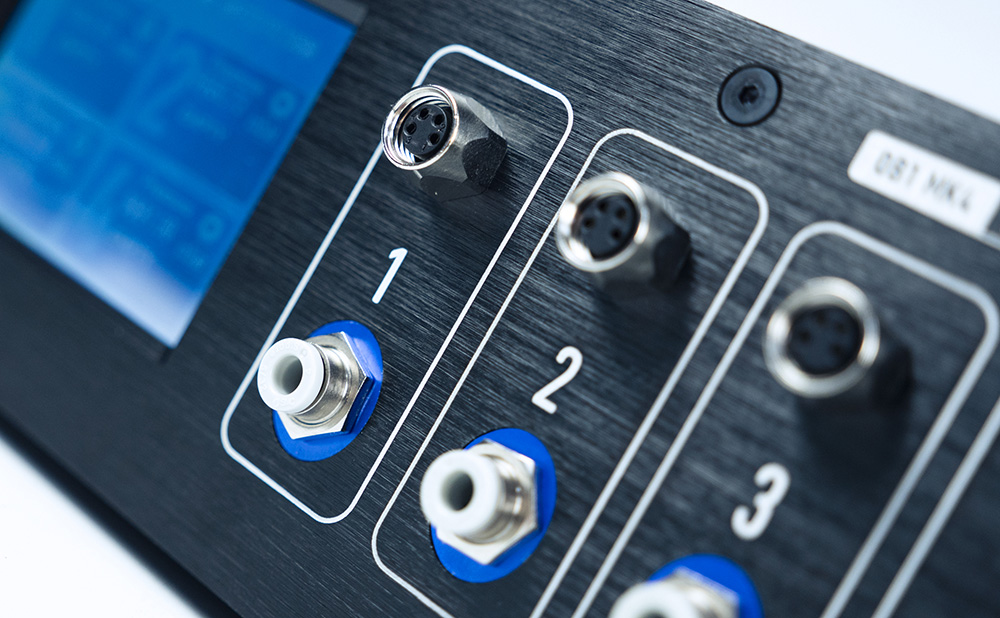

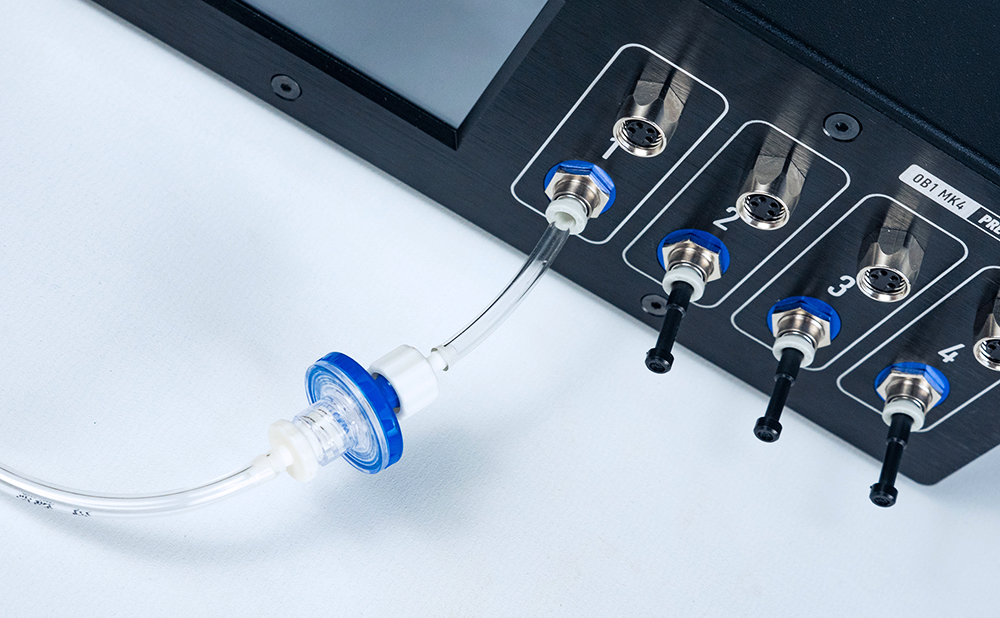

カスタマイズとアップグレード：1つの装置に最大4チャンネル、5種類の制御範囲から選択。

OB1 MK4はニーズに応じて様々な構成を組むことができます。1台の装置で最大4つの圧力・負圧チャンネルを搭載でき、必要に応じて後から増設することも可能です。

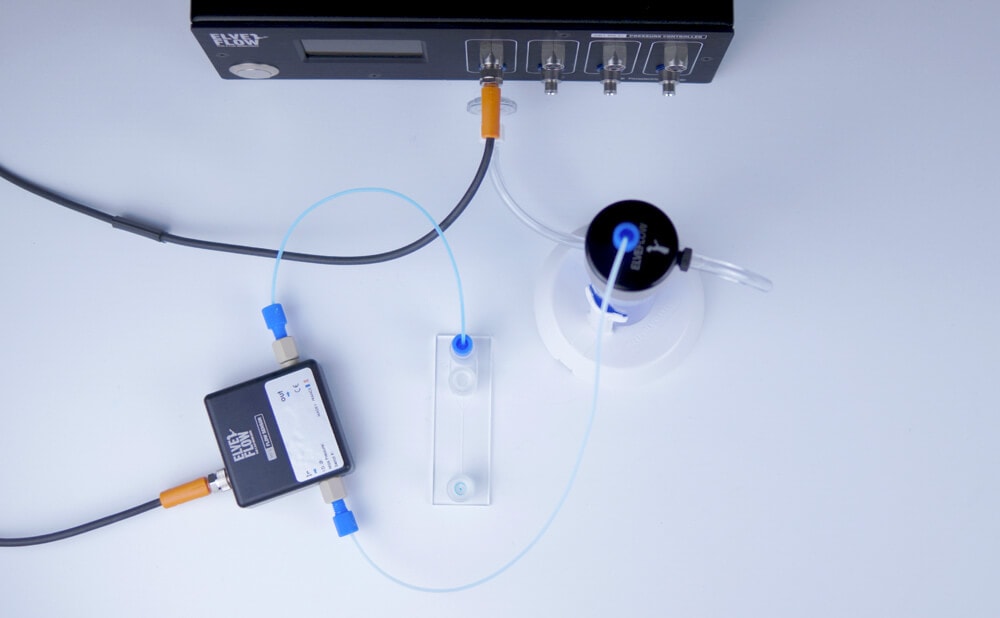

流量センサーと組み合わせて最速の流量制御を実現

OB1 MK4に標準流量フローセンサー（MFS）またはハイエンドのコリオリ流量センサー（BFS：液体と気体の両方に対応）を接続すると、チップ内の流速を制御することが可能です。コントローラーOB1は圧力を常時演算し、設定した流量を維持します。

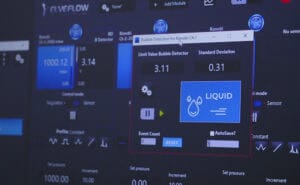

フル制御ソフトウェア、SDK、UART通信

シンプルで直感的なソフトウェアを使用して、数クリックで動作を開始し、複雑で長時間の実験を自動化。SDKライブラリにより、OB1 MK4を独自のコードで制御、他の機器とつなげることができます。MK4はESIおよびSDK制御に加え、UART通信プロトコルを搭載しており、Mac、Linux、Arduino、PLCなどといった制御システムと連携可能です。

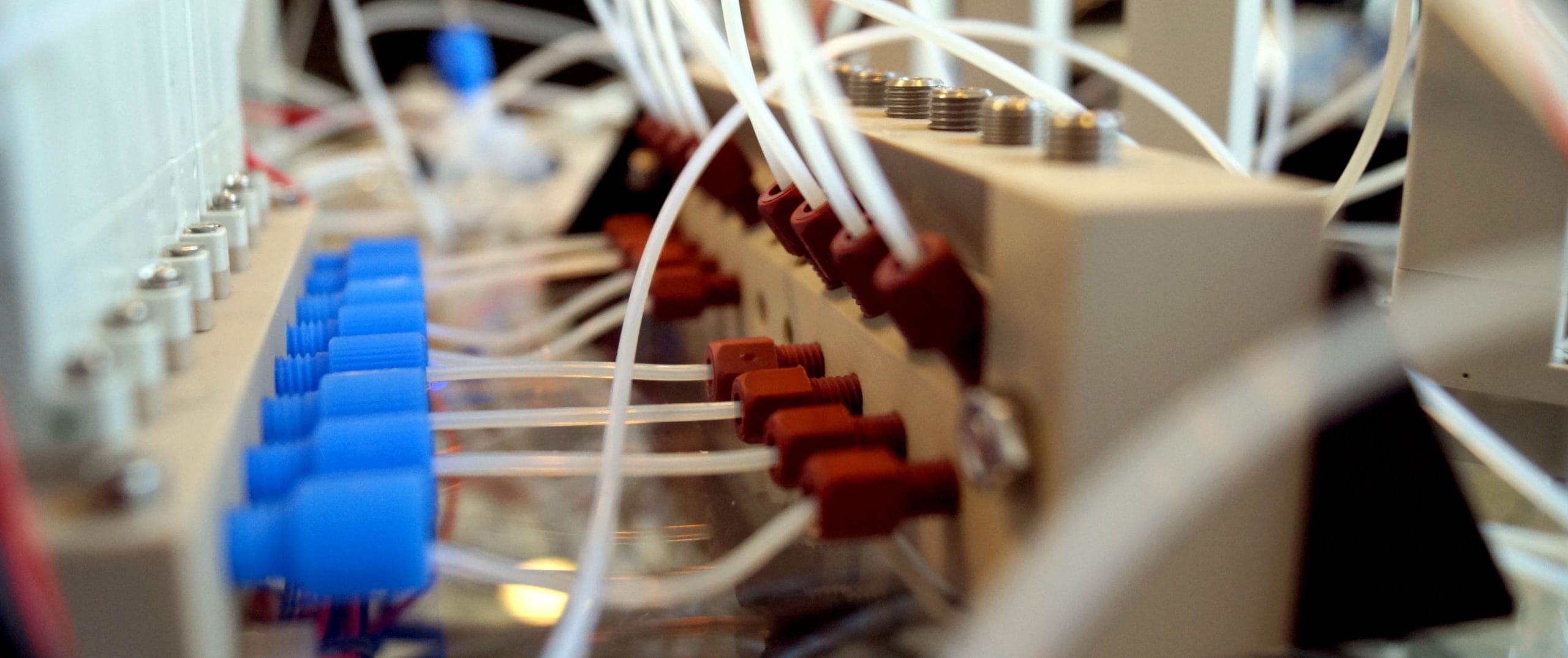

OEMバージョンも提供

OB1 MK4は、ベンチトップでの使用や製品への組み込みが可能。Elveflowは研究開発のあらゆる段階に対応するソリューションを提供します。
OB1 MK4 OEMソリューションとは？

動画

出版物

関連論文: 当社製品を使用した論文一覧はこちら

アプリケーションノートとレビューはこちら

下の表は、Elveflow® OB1 MK4 圧力コントローラーの主な仕様をまとめたものです。

OB1 MK4 CHANNEL PRESSURE RANGE	0 to 200 mbar¹ (0 to 2.9 psi)	0 to 2,000 mbar¹ (0 to 29 psi)	0 to 8,000 mbar¹ (0 to 116 psi)	-900 to 1,000 mbar¹ (-13 to 14.5 psi)	-900 to 6,000 mbar¹ (-13 to 87 psi)
Pressure stability (2)	0.015% FS 30 µbar (0.0004 psi)	0.005% FS 100 µbar (0.0014 psi)	0.006% FS 500 µbar (0.007 psi)	-900 to 500 mbar: 0.005% FS 100 µbar (0.0014 psi) 500 to 1,000 mbar: 0.007% FS 150 µbar (0.0021 psi)	-900 to 2,000 mbar: 0.005% FS 350 µbar (0.005 psi) 2,000 to 6,000 mbar: 0.007% FS 525 µbar (0.008 psi)
Response time (3)	down to 10 ms
Settling time (4)	down to 50 ms
Minimum pressure increment	0.006% FS 12 µbar – 0.00017 psi	0.006% FS 120 µbar – 0.0017 psi	0.006% FS 480 µbar – 0.007 psi	0.0064% FS 120 µbar – 0.0017 psi	0.0061% FS 420 µbar – 0.006 psi
Pressure supply	1.5 bar to 10 bar Non corrosive, non explosive, dry and oil-free gases, e.g., air, argon, N2, CO2, …
Input vacuum (5)	/	/	/	Any value from -0.7 to -1 bar Compatible with vacuum pump or vacuum line	Any value from -0.7 to -1 bar Compatible with vacuum pump or vacuum line
Liquid compatibility	Non contact pump Any aqueous, oil, or biological sample solution.

Non-contractual information, may be changed without notice

⁽¹⁾ 最大圧力値は±2.5%の範囲で変動する場合もある。
^{(2)圧力安定性（標準偏差）は、外部高精度圧力センサー（Druck DPI150）を使用して測定。}
⁽³⁾ 設定圧力の5%に到達するまでの時間。パソコンのOSにも依存。
⁽⁴⁾ 設定圧力の95%に到達するまでの時間。体積依存（12mLリザーバー、0〜200mbarで測定）。
⁽⁵⁾ 正圧のみ使用する場合でも、正負チャネルの場合は校正および使用において真空源（バキュームポンプなど）が必須。

Flow control
Flow sensor compatibility	Compatible with the whole MFS and BFS range Monitoring and feedback loop flow control available
Flow rates	From 0,1 µL/min to 500 mL/min (indicative, please refer to the MFS and BFS series)
Liquid compatibility	Non-contact pump Any aqueous, oil, or biological sample solution.
Control & monitoring
Software control	Elveflow Smart Interface – Windows 7, 8, 10, both 32 and 64 bit versions supported
Software Development Kit	Libraries available: Matlab, Python, LabView, C++ – Windows 7 & 10, both 32 & 64 bit versions supported Serial/UART communication protocol on request
Data management	Possibility to log and extract data (CSV): channel and sensor detailed information using ESI
Input profiles	Possibility to load profiles: ramp, sine, triangle, square, or custom
Automation	Generate step-by-step sequences using the ESI built-in sequence management Log and export custom configurations (CSV)
Screen	LCD screen showing pressure and sensor flow rate in real time

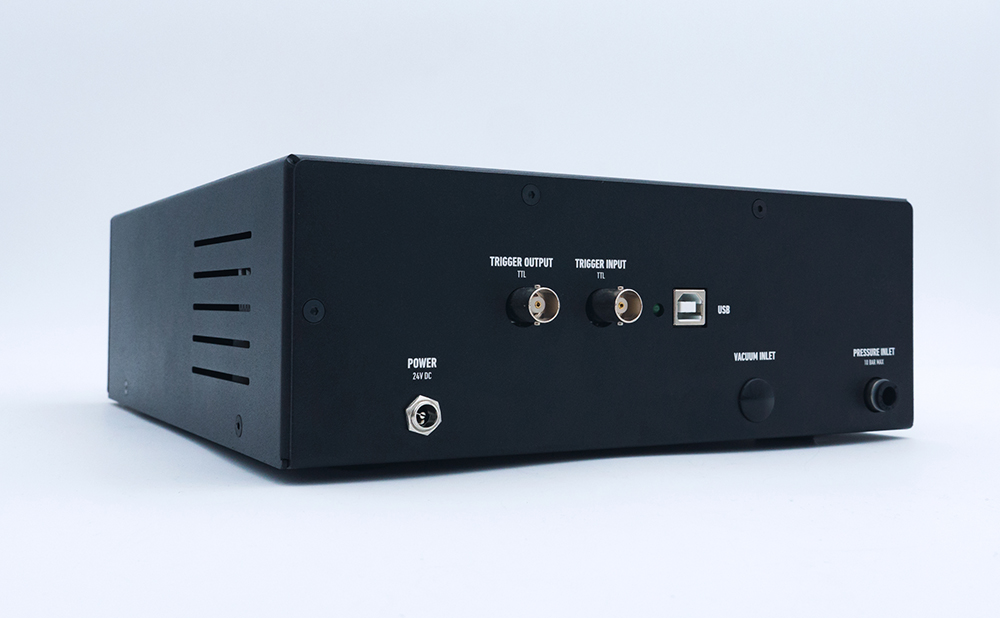

Electrical Specifications
Input Voltage (V)	24V
Typical Power (W)	12W
Provided Power Supply Specifications	Supply Voltage Range (V): 100 to 240 VAC Supply AC Frequency (Hz): 50 to 60 Hz Maximum Output Current (A): 1.5 A Maximum Output Power (W): 36W
Interface	USB Type B
Communication Type	Serial
Software Control	ESI
Sensor Connection	One M8 4-pins connector per channel
Compatibility	Elveflow sensors: MFS, MPS, MFP, MBD Custom sensors: 5 to 24V supply voltage, 0 to 10V readout voltage
Triggers	Input and Output TTL signal 0V or 5V
Other
Casing dimensions	(length x width x height): 240 x 223 x 80 mm
Weight	1.4 kg to 2.9 kg

Non-contractual information, may be changed without notice

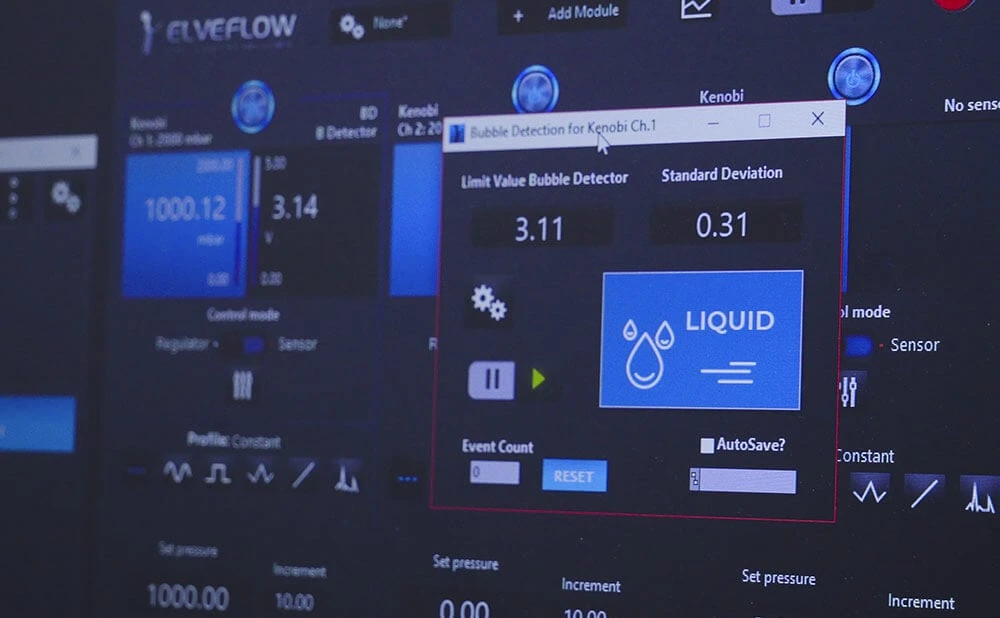

ESI （Elveflow専用ソフトウェア）は実験の運用を用意にするシンプルな制御インターフェースです。どんなシステム構成にも対応し、さらにワークフローの自動制御も行うことが可能です。いくつかのモジュールが統合されており、時間のかかる面倒な設定作業を簡略化します。また独自のコードからElveflowシステムを制御するためのSDKライブラリが付属されています。

OB1制御画面では以下のことが可能です：

各チャンネルの主要パラメータの可視化:
- 設定圧力
- 排出圧力
センサー出力の可視化（下記のデモ映像では流量が表示されています。）
圧力または流量パターンの設定（標準モードとカスタムモード）
フロー制御モードへの簡単な切り替え（センサーモードによるフィードバック制御）
各チャンネルの設定を事前に決定し、同時に制御
シークエンサーを伝えば、設定を保存し次回行う作業（プロトコル）を即時開始可能。
データのグラフ化 &ログの保存
特定の実験タスクを簡素化するために専用モジュールを起動し使用する

マイクロ流体における空圧制御の利点

素早い応答
高い安定性 & 脈動のないフロー
大容量の流体（リッターレベル）の制御
流量センサーと組み合わせて圧力・流量の両方を制御可能

圧力駆動型流量制御の詳細については、こちらのアプリケーションノートをご覧ください。

I found the systems quite robust and easy to connect and use

We are using the device extensively at the moment and I have been quite impressed by its capabilities

I've extensively used Elveflow systems in the World's most Brilliant X-ray source. Elveflow systems are precise, controlled and adaptive to many samples under adverse conditions.

We use Elveflow instrument in several projects and they are great to work with. The LabVIEW implementation was also very successful. I hope more people can get to know the OB1 system.

The OB1 is performing so well and we are very impressed by its behavior so far.

The Elveflow OB1 enables us precise pressure and flow control and measurement in various microfluidic and lab scale projects from tissue engineering to membrane filtration analysis.

We are the proud owners of an OB1 we bought about a decade ago. It is still going strong. We would like to ask for a quote for another OB1.

After an easy installation, we are now using the OB1 and flow sensors routinely and are very satisfied by both the flow stability and the software's user-friendly interface.

We have used Elveflow's products for about 9 years now and are big fans, and have made lots of recommendations to friends in Wageningen and the Netherlands. They are so easy to use, reliable and the pricing is sharp. We are very happy customers!
